山东某煤田可采煤层埋深较深，埋藏深度大多在800米以上，电磁信号衰减较大；上覆新生届地层厚达600-700米，地层含水性相对较强，且巨厚的粘土层也呈低电阻率特征，低阻屏蔽效应严重；矿区井下采掘产生较强的流散电流，周边村镇、企业星罗棋布，对电磁法探测造成了严重的电磁干扰。

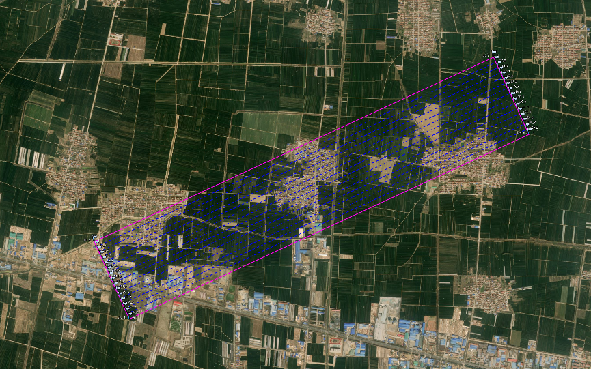

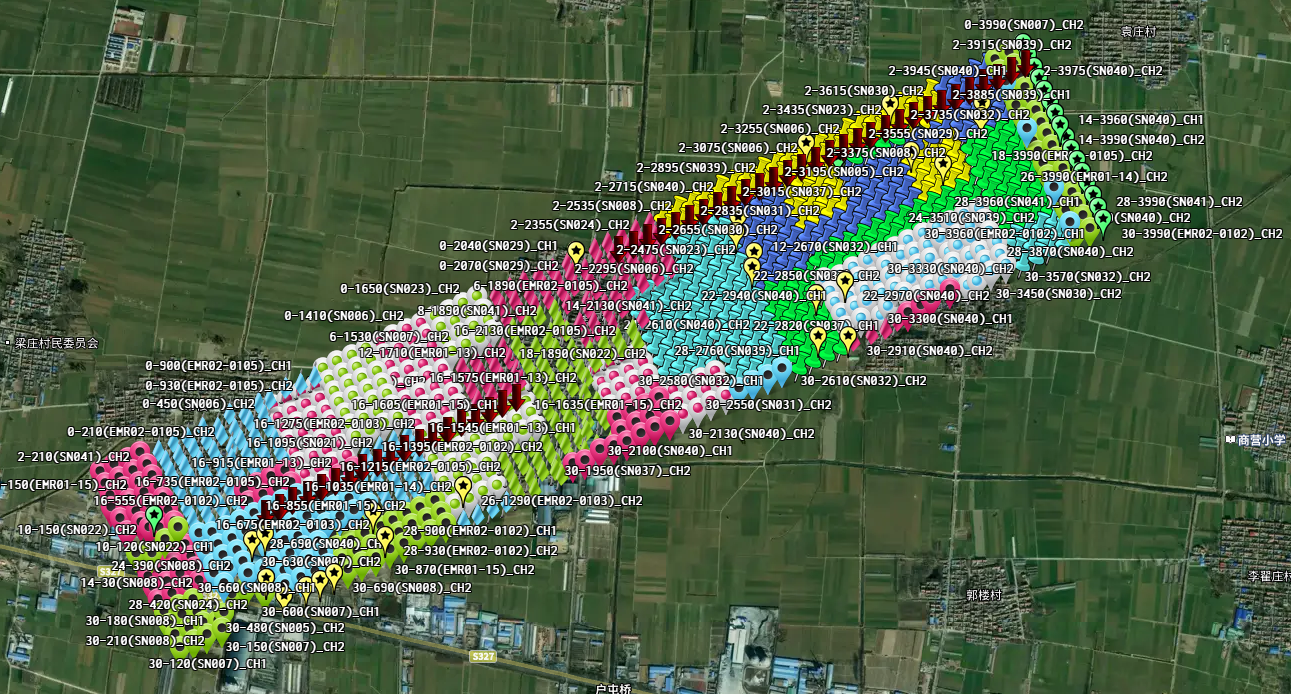

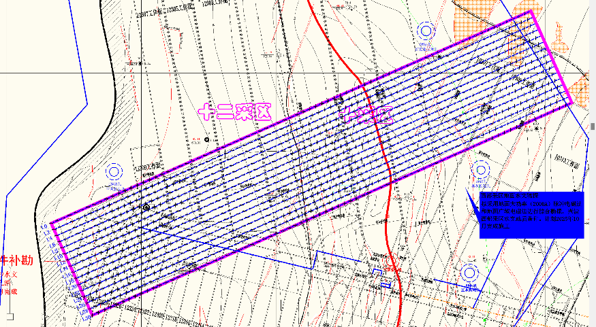

分布式电磁法勘探工作共布设测线16条，剖面总长度62.4km，网度50m×30m，共计物理点2096个。

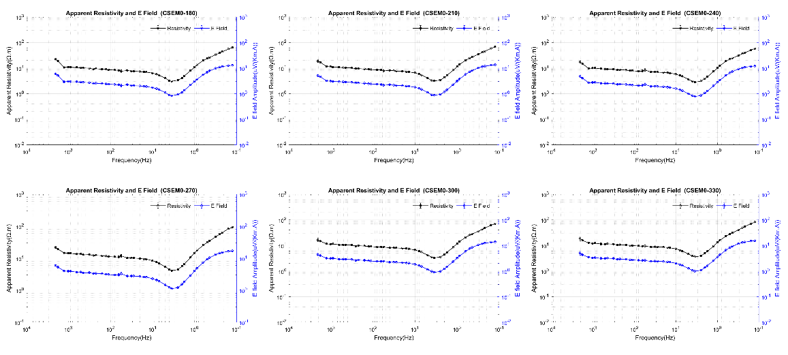

原始单点曲线

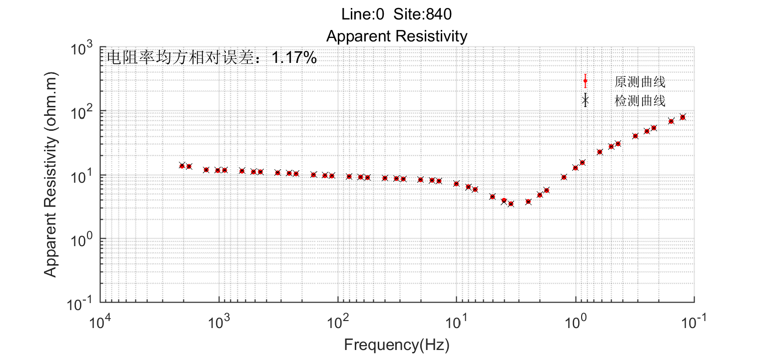

质检对比曲线

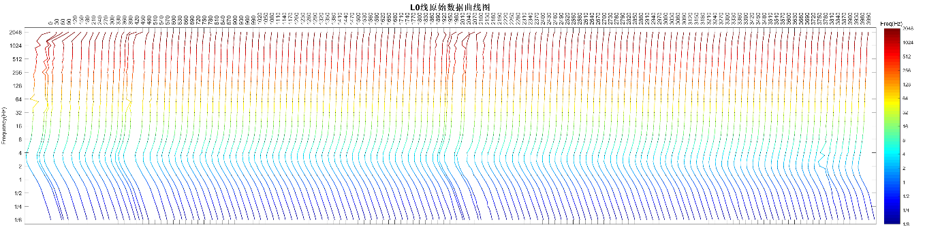

原始数据曲线

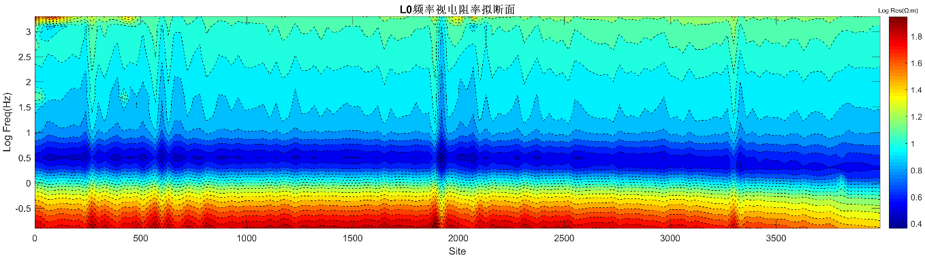

频率-视电阻率拟断面

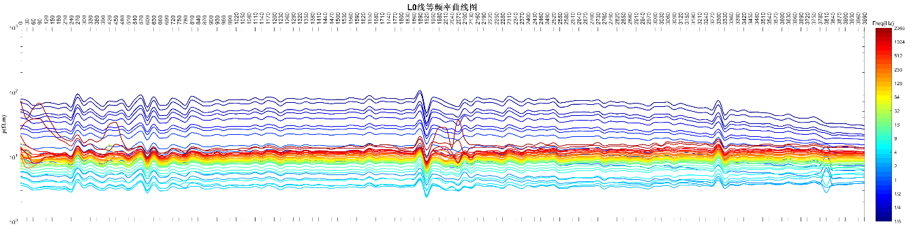

等频率曲线

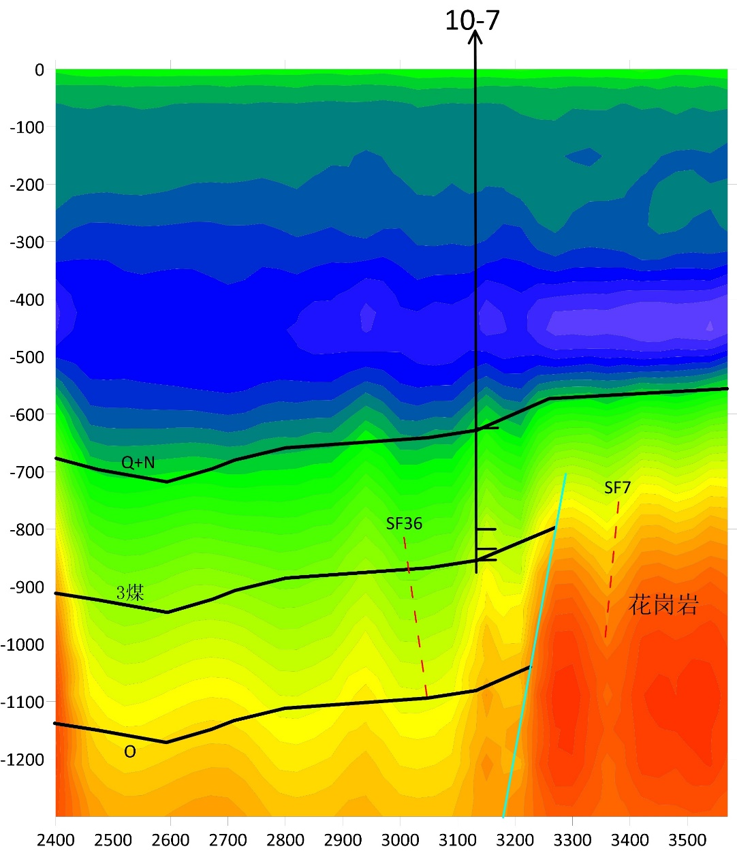

典型探测剖面与已知的煤层和断层对应关系良好
