GeoEM-21空地一体化多功能电磁探测系统

GeoEM-21空地一体化多功能电磁探测系统

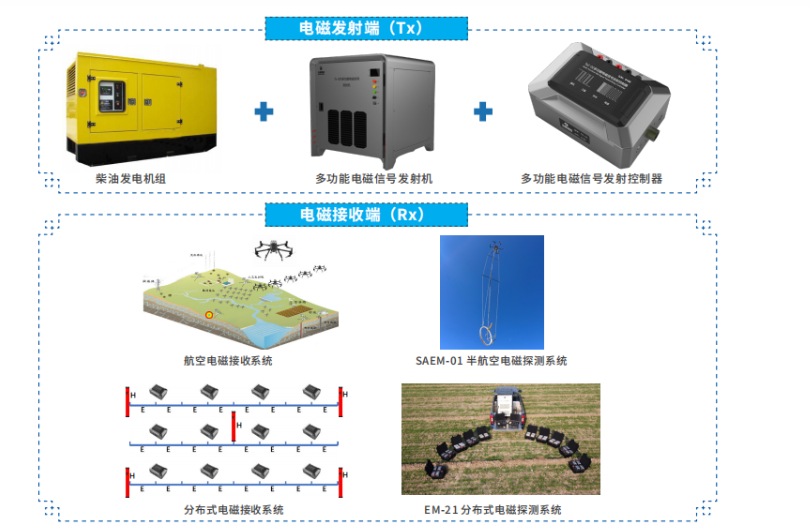

GeoEM-21空地一体化多功能电磁探测系统是由深圳市吉奥地球科技有限公司最新研制开发的一款新型兼容航空、地面多方法的电磁探测系统，由多功能电磁发射系统、分布式电磁接收系统和航空电磁接收系统组成。

系统基于电磁法理论体系，地面发射端采用超大功率多频组合波信号发射，地面接收端采用分布式阵列采集，空中接收端采用无人机平台快速采集，基于时间序列的原始数据处理，实现海量三维电磁数据高效高精度采集与信息挖掘。仪器集自动化、小型化、轻便化、节能化身，可广泛应用于油气藏、页岩气、地热、煤田、金属矿、水资源等探测领域。

 产品特点：

多方法兼容：可开展人工源频率域电磁测深法（CSEM)，地- 空频率域电磁法（Semi-air FEM）, 时频电磁法（TFEM), 频谱激电法（SIP), 频率域激电法（FDIP) 等多种人工源频率域电磁方法。

多波形发射：可提供单频方波、多频组合信号、扫频等多种频率域波形信号，匹配多种频率域电磁方法。支持宽频带多频率同时发射，极大提高工作效率和探测精度。

分布式接收：接收机采用小型化便携式设计及智能化移动端App 控制，实现节点式高密度部署，极大提高数据采集密度和探测效率。

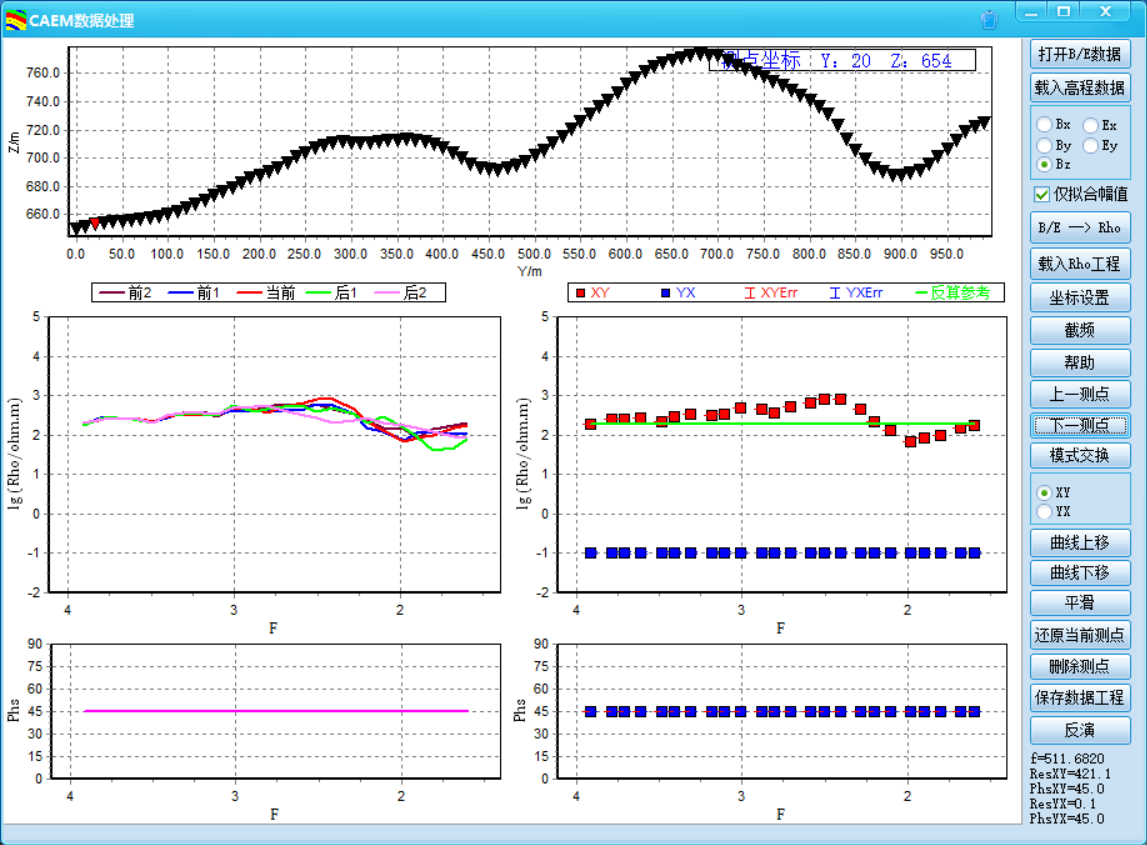

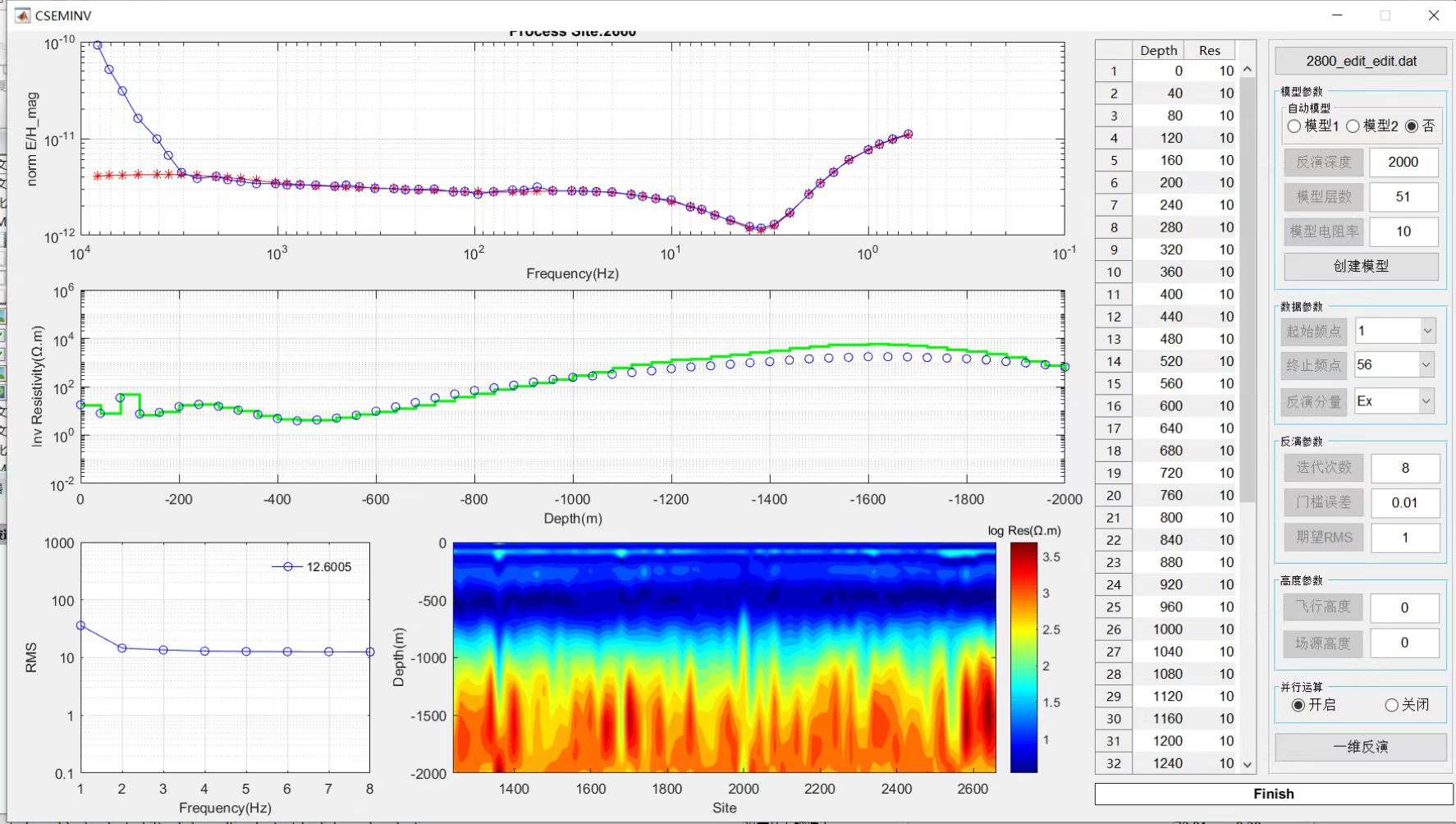

强干扰抑制：采用数字组合滤波、可变时窗滑动处理、数据稳健估计等数据处理组合技术，提取微弱电磁勘探信号同时有效压制噪声，提高数据信噪比和置信程度。

多功能电磁发射系统

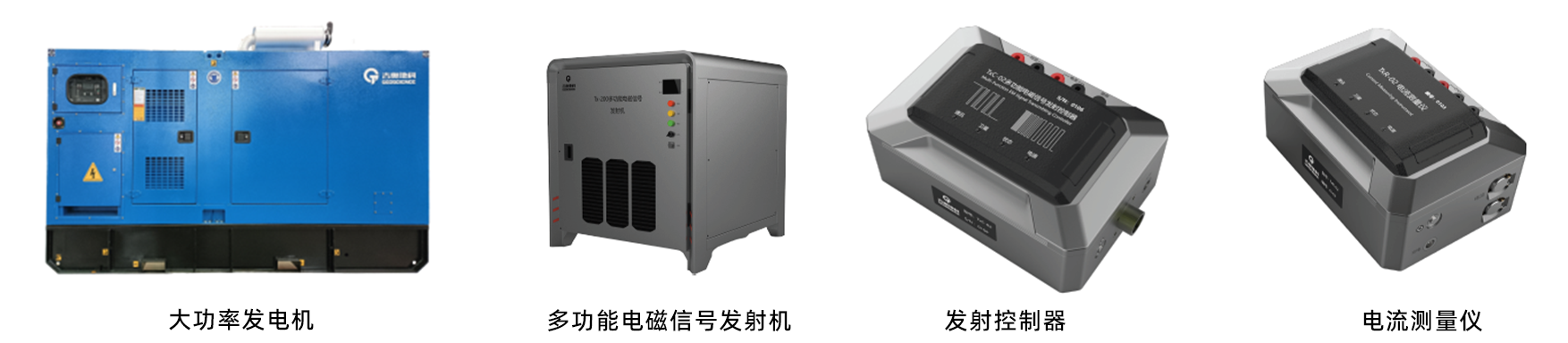

多功能电磁发射系统主要由大功率发电机组、多功能电磁信号发射机、多功能电磁信号发射控制器、电流测量仪、电流传感器和信号控制电缆等组成。该发射系统可实现单频波、多频组合波、扫频信号等电磁信号的发射。

三维分布式多功能电磁接收系统

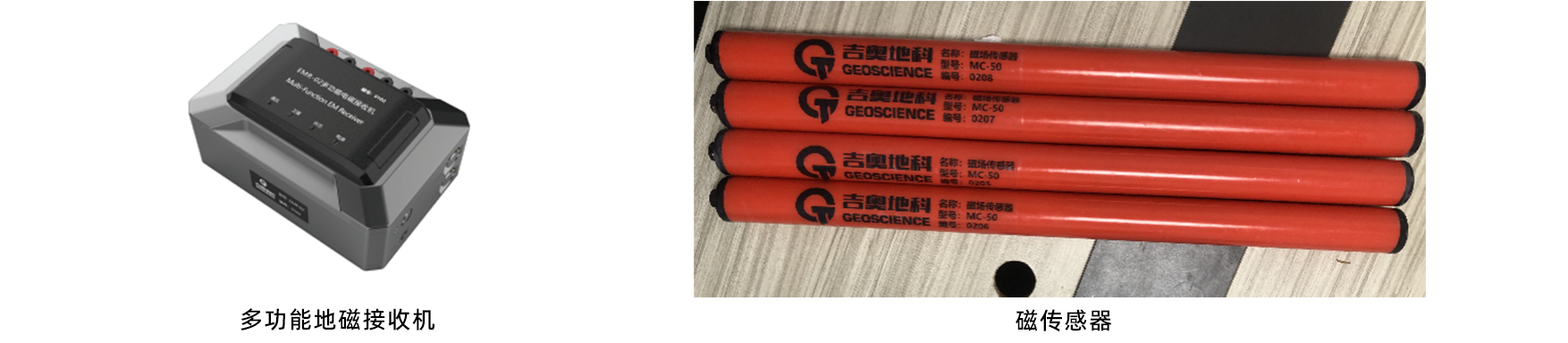

三维分布式多功能电磁接收系统主要由多功能电磁接收机、磁传感器、接收电缆与电极等组成。该接收机具有双通道的电/磁信号采集、严格的 GPS 同步、时域存储、可实现0.01Hz-8192Hz的宽频带测量等特点。

航空电磁接收系统

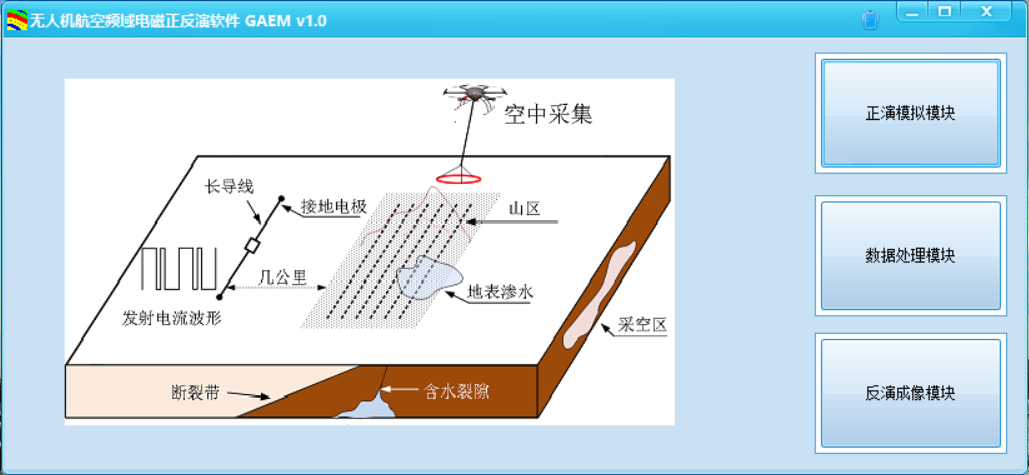

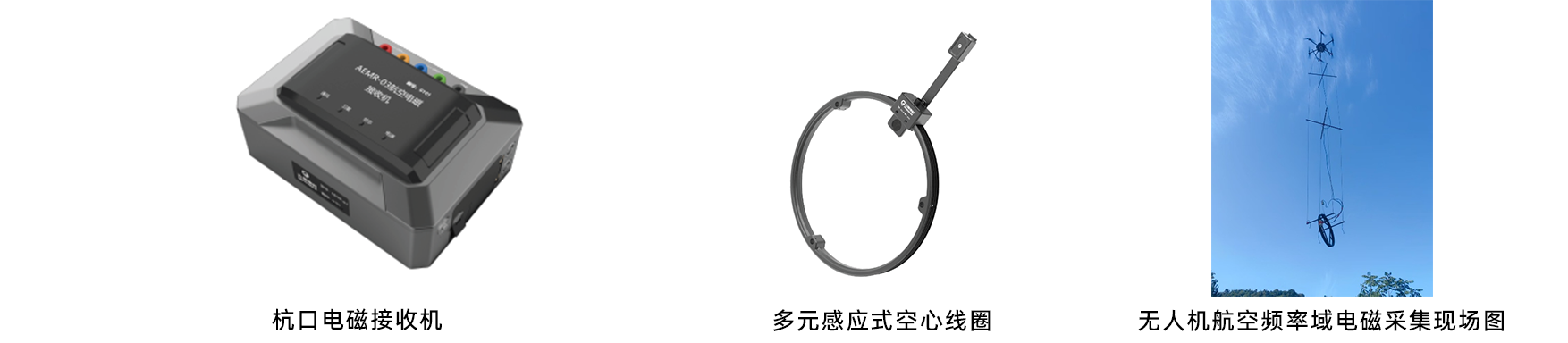

航空电磁接收系统主要由多旋翼无人机平台、航空电磁接收机、多元感应式空心线圈、悬吊系统、地面采集控制站等组成。地空电磁法是在地面使用大功率电磁发射机发射，接收装备安装在飞行平台上，实现了探测深度和效率之间的平衡，具有速度快、成本低、通行性好、覆盖范围大等优点，可用于复杂地形条件下的工程勘察、城市地下空间勘察、地质灾害预警和调查评估等多种工程应用领域。
